Inversor Senoidal com EGS002 e Transfomador de Nobreak

  Voltei com outro projeto chocante (literalmente)! Inversor senoidal com nobreak velho.

  O circuito segue abaixo:

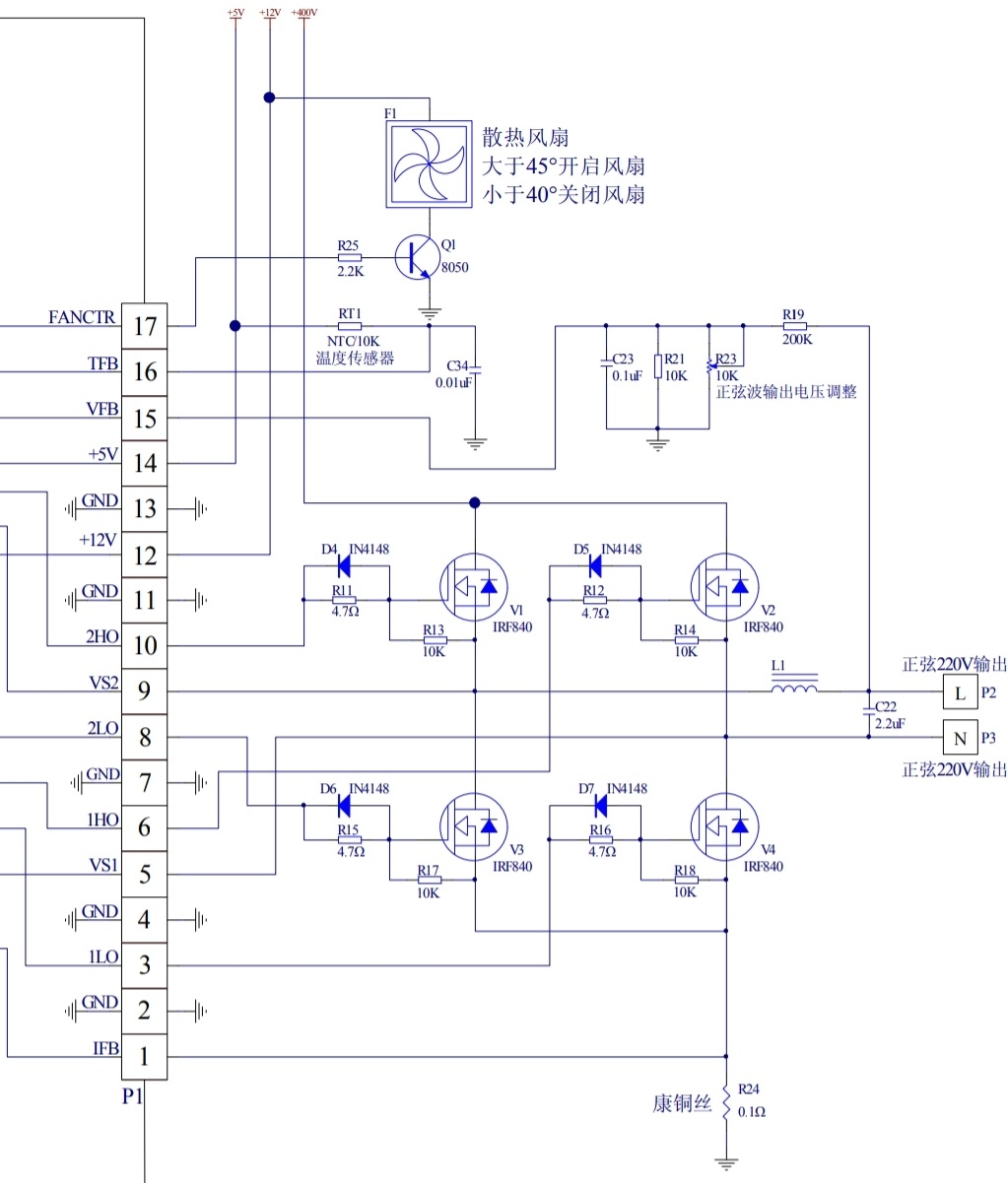

  Circuito adaptado do datasheet original:

  Eu fiz um vídeo explicando em maior detalhes (aqui), mas vou esclarecer algumas informações aqui.



PASSOS:

  1. CONVERTER TRANSFORMADOR 7-0-7 EM 7 + 7. (Para utilizar em 12V, em 24 não precisa modificar ele)

  2. FAZER UMA PLACA COM OS MOSFETS DE ALTA. (Ela será encaixada nos dissipadores dos mosfets de baixa)

  3. FAZER FIAÇÃO DA EGS. (Utilizar 78L05 para os 5V, capacitores, e etc.)

   4. (OPCIONAL) TRANSISTORES-GATE-DRIVER. (Par pnp-npn, ou só pnp para desligar os mosfets mais rapidamente)

  5. LIGAR SECUNDÁRIO EM SÉRIE. (Separar os enrolamentos com maior resistência e colocá-los em série, sugiro escolher um, ligar um capacitor em série e ver qual a tensão máxima de saids e ir testando, a egs002 sem feedback vai colocar a tensão máxima por algums segundos e depois irá desligar, para 127V sugiro uma tensão maxima, em AC, de pelo menos 170V ou mesmo 200V, e para 220V, cerca de 270V, para haver mais margens para regulagem quanto a carga ou quanto a tensão da bateria)

  6. LIGAR FEEDBACK. (Retificar os 127V com uma ponte de diodos, negativo em comum, e um potenciômetro indo para o pino VFB da EGS, a tensão de regulagem é de cerca de 2,7V)



  É só isso. É um inversor relativamente simples de fazer, porem requer atenção para não ligar nenhum fio errado. Com um transformador de nobreak acredito que seja possível conseguir 200× ou mesmo 300W contínuos dele.
