Quick Charger USB Trigger (9V e 12V)
Desta vez estou trazendo um circuito muito útil pra vocês! Um circuito que faz carregadores rápidos USB liberarem 12V ou 9V!
Para ativar essas tensões, a linha D- precisa de um delay mínimo de alguns segundos (1,5s-2s) para então ter 0,6V. Já a linha D+ pode ter a tensão desde o início. Desta forma, basta um simples circuito com delay pra mandar tensão pra o terminal D- da porta USB. Capacitores e resistores podem variar, contanto que se respeite o delay mínimo.

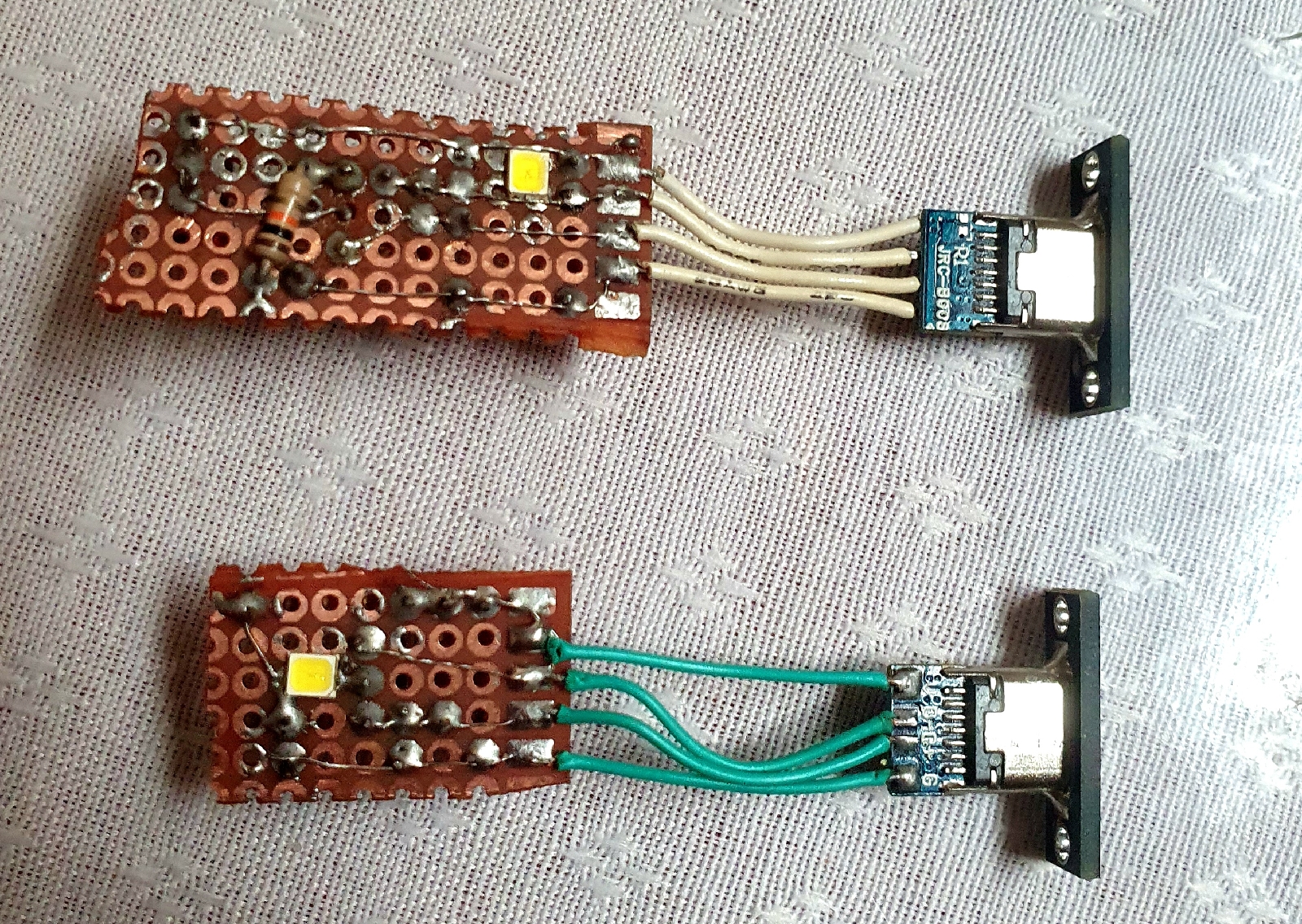

O de baixo é o circuito para 12V, enquanto o de cima para 9V.

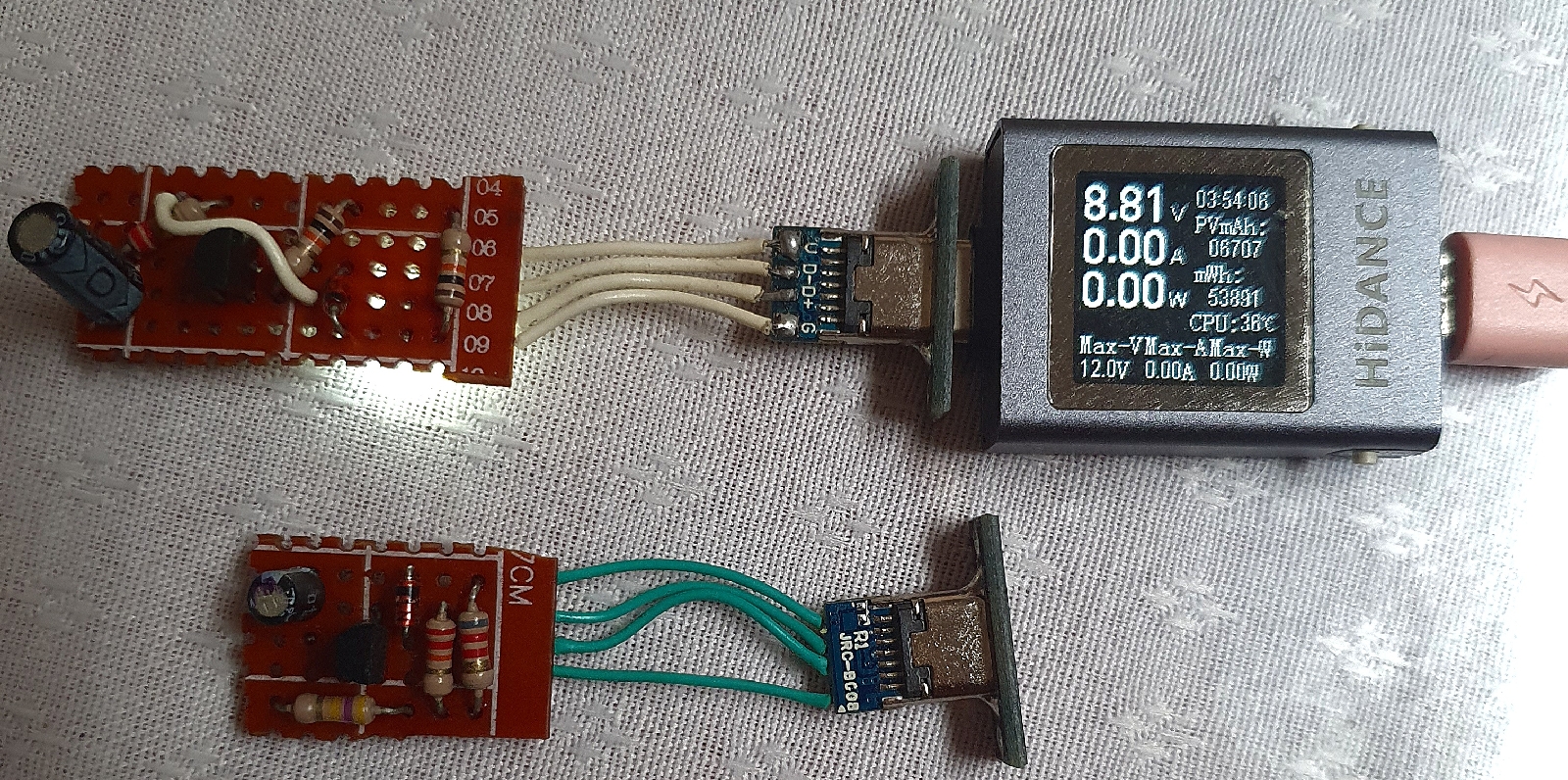

(Por baixo da placa)
O esquema elétrico é este:
Basicamente, utilizando o protocolo Quick Charger que muitos carregadores têm suporte, podemos exigir essas tensões com um circuito muito simples. Esse PDF da Texas Instruments explica como é feito a comunicação, aqui uma tabela bem simples de voltagens:
Para ativar essas tensões, a linha D- precisa de um delay mínimo de alguns segundos (1,5s-2s) para então ter 0,6V. Já a linha D+ pode ter a tensão desde o início. Desta forma, basta um simples circuito com delay pra mandar tensão pra o terminal D- da porta USB. Capacitores e resistores podem variar, contanto que se respeite o delay mínimo.
É isso, espero que tenham gostado!
